Drehtisch-Schleuderradanlagen

Effiziente Strahlprozesse mit robusten Drehtischanlagen

Kompakt, effizient und vielseitig

fritz_maschinen_icon_kompetenz
Unsere Drehtisch-Schleuderradanlagen vereinen platzsparende Bauweise mit hoher Strahlleistung und optimaler Energieeffizienz. Sie sind ideal für rotationssymmetrische Werkstücke oder flächige Bauteile, die gleichmäßig bearbeitet werden müssen. Je nach Anwendung kommen klassische ferritische Strahlmittel wie Stahlkugeln, Hartgusskies oder Drahtkorn ebenso zum Einsatz wie spezielle Kunststoffstrahlmittel.

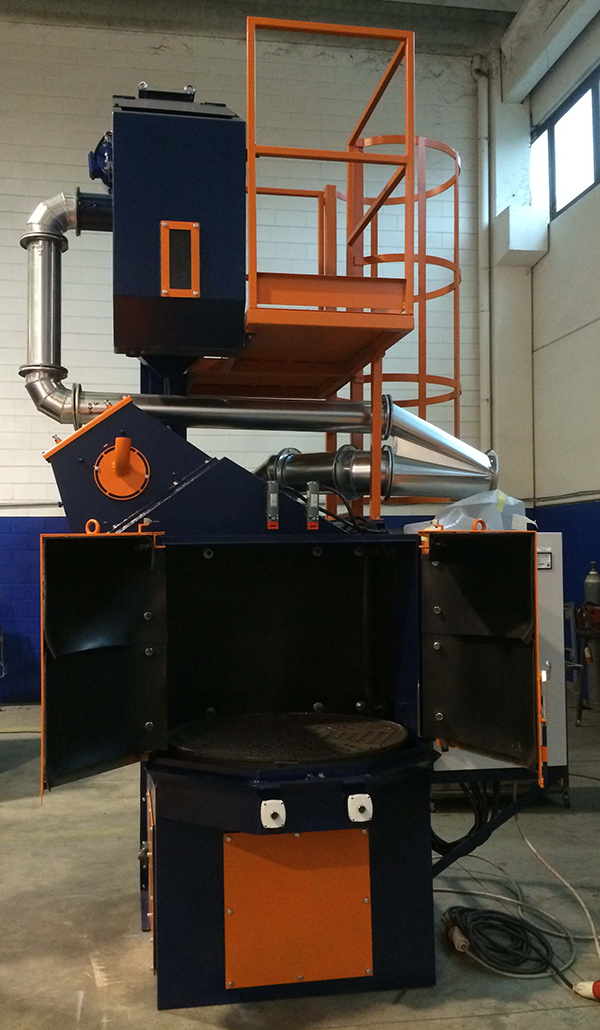

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Durchdachte Ausstattung & intelligente Steuerung

fritz_maschinen_icon_kompetenz
Die Anlagen verfügen über ein robustes Maschinengehäuse aus Manganstahl, verschleißfeste Platten im Strahlraum, einen Drehtisch mit Schwenktür sowie eine leistungsstarke Schleuderradturbine. Die SPS-Steuerung mit speicherbaren Programmen, stufenlos regelbarer Drehzahl und automatischer Strahlmittelmengenregulierung sorgt für höchste Effizienz. Komfortfunktionen wie Strahlmittel-Füllstandsensor, Becherwerk-Überwachung oder automatische Nachfüllsysteme erleichtern den Betrieb zusätzlich.

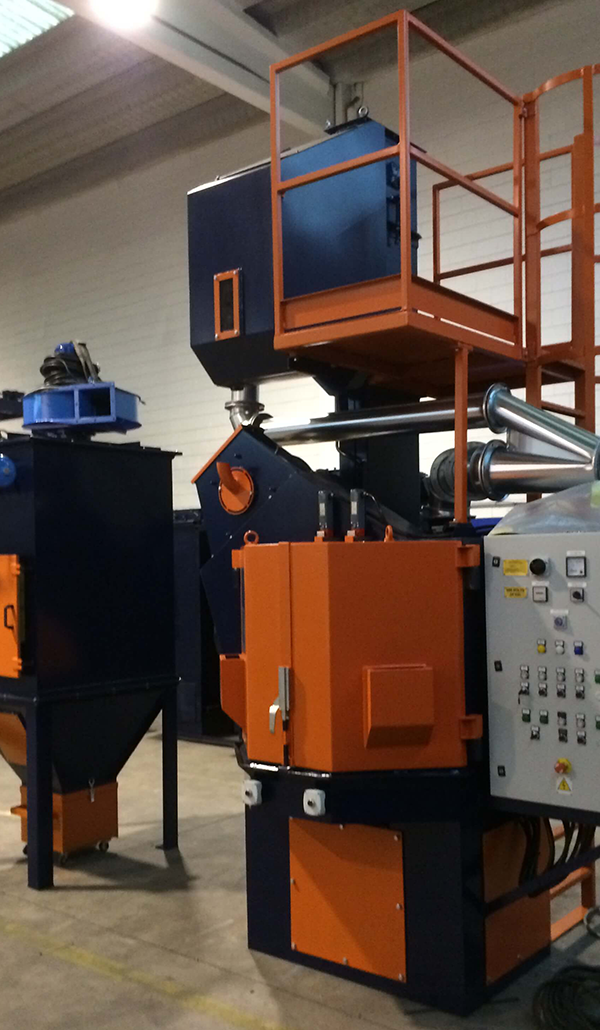

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Optionales Zubehör & Sicherheitstechnik

fritz_maschinen_icon_kompetenz
Für unterschiedliche Einsatzbereiche stehen vielfältige Optionen bereit: Hartmetall-Schleuderräder und -auskleidungen für ferritische Strahlmittel, spezielle Turbinen und Antistatikum-Sprühsysteme für Kunststoffstrahlmittel. Ergänzt wird das System durch moderne Filteranlagen – von Druckluft-Jet-Filtern über Nachfilter für Feinstäube bis hin zu ATEX-Lösungen für explosionsgefährdete Bereiche. So lassen sich die Anlagen exakt an Ihre Anforderungen anpassen.

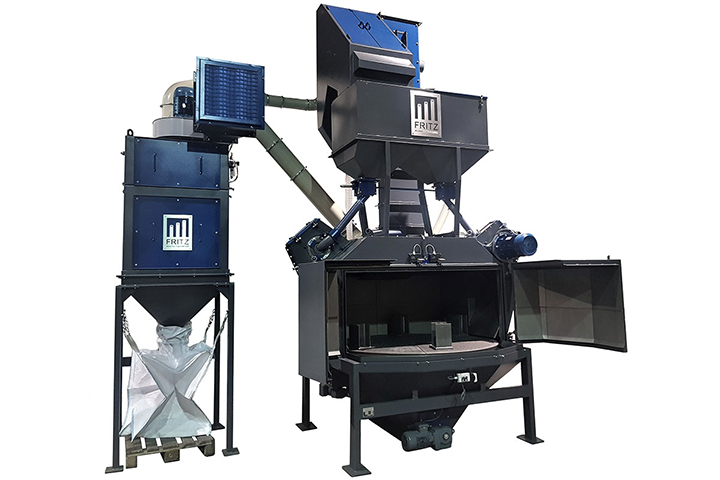

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Zurück Weiter

1 2 3

Kompakt, effizient und vielseitig

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Unsere Drehtisch-Schleuderradanlagen vereinen platzsparende Bauweise mit hoher Strahlleistung und optimaler Energieeffizienz. Sie sind ideal für rotationssymmetrische Werkstücke oder flächige Bauteile, die gleichmäßig bearbeitet werden müssen. Je nach Anwendung kommen klassische ferritische Strahlmittel wie Stahlkugeln, Hartgusskies oder Drahtkorn ebenso zum Einsatz wie spezielle Kunststoffstrahlmittel.

Durchdachte Ausstattung & intelligente Steuerung

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Die Anlagen verfügen über ein robustes Maschinengehäuse aus Manganstahl, verschleißfeste Platten im Strahlraum, einen Drehtisch mit Schwenktür sowie eine leistungsstarke Schleuderradturbine. Die SPS-Steuerung mit speicherbaren Programmen, stufenlos regelbarer Drehzahl und automatischer Strahlmittelmengenregulierung sorgt für höchste Effizienz. Komfortfunktionen wie Strahlmittel-Füllstandsensor, Becherwerk-Überwachung oder automatische Nachfüllsysteme erleichtern den Betrieb zusätzlich.

Optionales Zubehör & Sicherheitstechnik

Schleuderrad Drehtisch Strahlanlage Ø1800mm mit Sonderzubehör

Für unterschiedliche Einsatzbereiche stehen vielfältige Optionen bereit: Hartmetall-Schleuderräder und -auskleidungen für ferritische Strahlmittel, spezielle Turbinen und Antistatikum-Sprühsysteme für Kunststoffstrahlmittel. Ergänzt wird das System durch moderne Filteranlagen – von Druckluft-Jet-Filtern über Nachfilter für Feinstäube bis hin zu ATEX-Lösungen für explosionsgefährdete Bereiche. So lassen sich die Anlagen exakt an Ihre Anforderungen anpassen.

Verfügbare Modelle im Überblick

Typ	DT 700	DT 1000	DT 1200	DT 1500	DT 1800	DT 2000
Durchmesser Drehtisch mm	700	1000	1200	1500	1800	2000
Höhe Strahlraum mm	400	500	600	600	800	800
Max. empfohl. Chargengewicht kg	200	500	800	1200	1500	2000
Leistung der Schleuderräder kW	7,5	7,5 o. 11,0 2x 7,5	7,5 o. 11,0 2x 7,5	11,0 o. 15,0 2x 11,0	15,0 o.18,5 2x 11,0	2×15,00 2×18,5
Gesamtleistung ohne Filter kW	10	10,0 o. 13,5 17,0	10,0 o. 13,5 17,0	13,5 o. 15,5 25,0	15,5 o. 19 25,0	33 40
Abgesaugte Luftmenge m³/h	1800 2,2kW	3000 3kW	3000 3kW	4800 5,5 kW	4800 5,5kW	4800 5,5kW 7000 7,5kW

DT 700

Durchmesser Drehtisch: 700 mm
Höhe Strahlraum: 400 mm
Max. empfohl. Chargengewicht: 200 kg
Leistung der Schleuderräder: 7,5 kW
Gesamtleistung ohne Filter: 10 kW
Abgesaugte Luftmenge: 1800 m³/h, 2,2 kW

DT 1000

Durchmesser Drehtisch: 1000 mm
Höhe Strahlraum: 500 mm
Max. empfohl. Chargengewicht: 500 kg
Leistung der Schleuderräder: 7,5 kW o. 11,0 kW, 2 x 7,5 kW
Gesamtleistung ohne Filter: 10,0 kW o. 13,5 kW, 17,0 kW
Abgesaugte Luftmenge: 3000 m³/h, 3 kW

DT 1200

Durchmesser Drehtisch: 1200 mm
Höhe Strahlraum: 600 mm
Max. empfohl. Chargengewicht: 800 kg
Leistung der Schleuderräder: 7,5 kW o. 11,0 kW, 2 x 7,5 kW
Gesamtleistung ohne Filter: 10,0 kW o. 13,5 kW, 17,0 kW
Abgesaugte Luftmenge: 3000 m³/h, 3 kW

DT 1500

Durchmesser Drehtisch: 1500 mm
Höhe Strahlraum: 600 mm
Max. empfohl. Chargengewicht: 1200 kg
Leistung der Schleuderräder: 11,0 kW o. 15,0 kW, 2 x 11,0 kW
Gesamtleistung ohne Filter: 13,5 kW o. 15,5 kW, 25,0 kW
Abgesaugte Luftmenge: 4800 m³/h, 5,5 kW

DT 1800

Durchmesser Drehtisch: 1800 mm
Höhe Strahlraum: 800 mm
Max. empfohl. Chargengewicht: 1500 kg
Leistung der Schleuderräder: 15,0 kW o. 18,5 kW, 2 x 11,0 kW
Gesamtleistung ohne Filter: 15,5 kW o. 19,0 kW, 25,0 kW
Abgesaugte Luftmenge: 4800 m³/h, 5,5 kW

DT 2000

Durchmesser Drehtisch: 2000 mm
Höhe Strahlraum: 800 mm
Max. empfohl. Chargengewicht: 2000 kg
Leistung der Schleuderräder: 2 x 15,0 kW, 2 x 18,5 kW
Gesamtleistung ohne Filter: 33,0 kW, 40,0 kW
Abgesaugte Luftmenge: 4800 m³/h, 5,5 kW, 7000 m³/h, 7,5 kW

Auch Sonderausführungen mit abweichenden Turbinenleistungen und Baugrößen realisieren wir gerne für Sie.

Interesse an einer Drehtischanlage?

Zögern Sie nicht, uns zu kontaktieren – wir unterstützen Sie gerne.

Gleich Kontakt aufnehmen

Schleuderräder mit Direktantrieb

Höchste Leistung bei minimalem Wartungsaufwand

Das direkt angetriebene Schleuderrad sorgt für eine besonders hohe Energieeffizienz und damit für wirtschaftliche Strahlprozesse. Dank der acht Wurfschaufeln entsteht ein gleichmäßiges Strahlbild mit deutlich reduzierter Pulsation, was die Qualität der Bearbeitung spürbar verbessert. Durch die optimale Verteilung des Strahlmittels werden Verschleiß und Belastung reduziert – das erhöht die Standzeiten und verlängert die Lebensdauer der Komponenten.

Die kompakte Bauweise benötigt nur minimalen Platz an der Strahlanlage und erleichtert gleichzeitig den Zugang für Wartung und Service. Schaufeln lassen sich ohne Spezialwerkzeug schnell und einfach wechseln, sodass Stillstandzeiten auf ein Minimum reduziert werden. In Kombination mit der intelligenten Konstruktion senkt dies die Wartungskosten erheblich und sorgt für einen dauerhaft effizienten Betrieb.

Zurück Weiter

1 2

Kompakte Bauweise & präzise Leistung

fritz_maschinen_icon_kompetenz Unsere neue Schleuderradgeneration überzeugt durch kompakte Konstruktion, hohe Energieeffizienz und maximale Strahlleistung. Direkt angetrieben und robust gebaut, erfüllt sie sämtliche Anforderungen moderner Strahltechnik. Je nach Modell kommen 4 bis 8 Wurfschaufeln zum Einsatz – für gleichmäßige Strahlbilder, präzise einstellbare Abwurfrichtungen und Strahlgeschwindigkeiten zwischen 60 und 100 m/s. So lassen sich selbst anspruchsvolle Werkstücke effizient und schonend bearbeiten.

Direktantrieb für energiesparendes Betreiben der Anlagen in den Baugrössen: SRD 380 ECO und SRD 500 ECO

Wartungsfreundlich & langlebig

fritz_maschinen_icon_kompetenz Das direkt angebaute Schleuderrad ist besonders platzsparend und leicht zugänglich. Das wartungsarme Keillocksystem ermöglicht schnellen Schaufelwechsel ohne Schrauben oder Federn – einfach einschieben, fixieren, fertig. Eine hochverschleißfeste Innenauskleidung aus Spezialguss schützt das Gehäuse und lässt sich in einzelnen Platten austauschen. Mit geschliffenem Radkörper aus gehärtetem Werkzeugstahl, verstärktem Motorenlager und optionalem Manganstahl-Gehäuse sind unsere Schleuderräder auf lange Lebensdauer im harten Industrieeinsatz ausgelegt.

Unser Schleuderrad mit separater Lagerung für hohe Standzeiten der Antriebe gibt es in den Baugrössen: SRL 240, SRL 380, SRL 500

Zurück Weiter

1 2

Kompakte Bauweise & präzise Leistung

Direktantrieb für energiesparendes Betreiben der Anlagen in den Baugrössen: SRD 380 ECO und SRD 500 ECO

Unsere neue Schleuderradgeneration überzeugt durch kompakte Konstruktion, hohe Energieeffizienz und maximale Strahlleistung. Direkt angetrieben und robust gebaut, erfüllt sie sämtliche Anforderungen moderner Strahltechnik. Je nach Modell kommen 4 bis 8 Wurfschaufeln zum Einsatz – für gleichmäßige Strahlbilder, präzise einstellbare Abwurfrichtungen und Strahlgeschwindigkeiten zwischen 60 und 100 m/s. So lassen sich selbst anspruchsvolle Werkstücke effizient und schonend bearbeiten.

Wartungsfreundlich & langlebig

Unser Schleuderrad mit separater Lagerung für hohe Standzeiten der Antriebe gibt es in den Baugrössen: SRL 240, SRL 380, SRL 500

Das direkt angebaute Schleuderrad ist besonders platzsparend und leicht zugänglich. Das wartungsarme Keillocksystem ermöglicht schnellen Schaufelwechsel ohne Schrauben oder Federn – einfach einschieben, fixieren, fertig. Eine hochverschleißfeste Innenauskleidung aus Spezialguss schützt das Gehäuse und lässt sich in einzelnen Platten austauschen. Mit geschliffenem Radkörper aus gehärtetem Werkzeugstahl, verstärktem Motorenlager und optionalem Manganstahl-Gehäuse sind unsere Schleuderräder auf lange Lebensdauer im harten Industrieeinsatz ausgelegt.
