Druckstrahlkabinen für Österreich

Präzise Strahltechnik für Werkstatt, Produktion und industrielle Oberflächenbearbeitung

Fritz Druckstrahlkabinen sind robuste und leistungsstarke Strahlanlagen für Unternehmen in Österreich, die Werkstücke zuverlässig reinigen, entrosten, entzundern, entgraten, mattieren oder für weitere Bearbeitungsschritte vorbereiten möchten.

Ob Metallverarbeitung, Maschinenbau, Werkzeugbau, Formenbau, Automobilzulieferung oder industrielle Instandhaltung: Die Druckstrahlkabinen von Fritz Maschinen sind auf präzise Strahlergebnisse, gute Bedienbarkeit und lange Standzeiten ausgelegt. Die Anlagen entstehen im deutschen Maschinenbau und können je nach Werkstück, Strahlmittel, Durchsatz, Traglast und Automatisierungsgrad individuell angepasst werden.

Warum Druckstrahlkabinen von Fritz Maschinen?

Gleichmäßige Oberflächen, sichere Bedienung und robuste Technik

Druckstrahlkabinen eignen sich besonders für Anwendungen, bei denen kontrollierte und wiederholbare Strahlergebnisse gefragt sind. Im Gegensatz zum freien Strahlen wird der Strahlprozess in einem geschlossenen Arbeitsraum durchgeführt. Das verbessert die Sauberkeit im Arbeitsumfeld, reduziert Staubaustritt und ermöglicht eine ergonomische Bearbeitung der Werkstücke.

Die Anlagen von Fritz Maschinen verbinden eine stabile Stahlblechkonstruktion mit integrierter Strahlmittelaufbereitung, leistungsfähiger Entstaubung und praxisnahen Bedienkonzepten. Je nach Ausführung sind manuelle, teilautomatisierte oder automatisierte Strahlprozesse möglich.

Typische Einsatzbereiche

  • Reinigen von Metallteilen
  • Entrosten und Entzundern
  • Aufrauen vor dem Beschichten oder Lackieren
  • Entgraten von Werkstücken
  • Mattieren und Strukturieren von Oberflächen
  • Bearbeitung von Formen, Kokillen und Werkzeugen
  • Strahlen von Kleinteilen, Einzelteilen und Serienbauteilen
  • Vorbereitung von Bauteilen im Maschinenbau und Anlagenbau

Druckstrahlkabinen für österreichische Industriebetriebe

Sie planen eine neue Druckstrahlkabine, möchten bestehende Strahlprozesse verbessern oder benötigen eine Anlage für spezielle Werkstücke? Fritz Maschinen unterstützt Kunden in Österreich mit technisch durchdachten Lösungen, robuster Ausführung und individuell abgestimmter Ausstattung.

Beratung anfragen

DSK Kompakt Typ 15.12.08

Kompakte Druckstrahlkabine mit starker Grundausstattung

Die Druckstrahlkabine DSK Kompakt Typ 15.12.08 ist eine vielseitige Lösung für präzise manuelle Strahlarbeiten. Sie verfügt über eine integrierte Strahlmittelaufbereitung, einen Druckstrahlkessel, ein Strahlmitteldosierventil und einen automatisch abreinigenden Staubfilter.

Die Anlage eignet sich für österreichische Betriebe, die eine robuste Druckstrahlkabine mit hoher Nutzbarkeit, sauberer Strahlmittelrückführung und praxisgerechter Bedienung benötigen.

Grundausstattung DSK Kompakt 15.12.08

  • 1 seitliche Schwenktüre für die Kabinenbeschickung
  • 1 Wartungstüre
  • 1 integrierter, automatisch abreinigender Entstaubungsfilter mit Druckluft-Impuls-Stoß
  • 1 integrierter, fein einstellbarer Zyklonabscheider
  • 1 integrierte Siebschublade mit Zyklon und Wirbelbremse
  • 1 integrierter Druckstrahlkessel 30 l
  • Keine TÜV-Prüfung für den 30-l-Druckstrahlkessel notwendig
  • 1 Strahlschlauch 19 mm
  • Borcarbid-Strahldüse 8 mm
  • 1 Druckregler für den Strahldruck
  • 1 Strahlmitteldosierventil Standard
  • 1 Schnellendlüftungsventil
  • 2 LED-Strahler außerhalb der Strahlkabine
  • 1 ovaler Handlochstulpen
  • 1 Paar Strahlerhandschuhe
  • 1 Elektrosteuerung Siemens Logo

Merkmal

Wert
Nutzbreite innen ca. 1350 mm
Nutztiefe ca. 1050 mm
Nutzhöhe ca. 800 mm

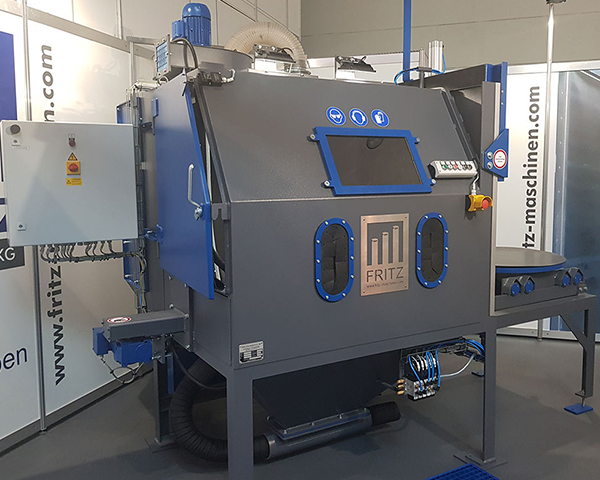

DSK Kompakt Druckstrahlkabine mit ausfahrbarem Drehtisch und pneumatischer Hubtür
DSK Kompakt mit Drehtisch und pneumatischer Hubtür.

Technische Spezifikation DSK Kompakt 15.12.08

Die DSK Kompakt besteht im Wesentlichen aus einem Strahlkammer-Gehäuse in geschweißter Stahlblechkonstruktion mit angebautem Strahlmittel-Sammeltrichter. Die Strahlkabine ist innen mit Gummi ausgekleidet. Optional kann die Anlage mit einer Schalldämmausrüstung ausgestattet werden, die nach DIN 45635 einen Schalldruckpegel in 1 m Abstand von unter 82 dB(A) garantiert. Ausgenommen ist der Bereich der Handgrifflöcher.

Merkmal

Wert
Werkstoff S235
Materialstärke 3 mm
Breite aussen ca. 1500 mm
Tiefe aussen ca. 1800 mm
Höhe aussen ca. 2000 mm / 2850 mm
Nutzbreite innen ca. 1350 mm
Nutztiefe ca. 1050 mm
Nutzhöhe ca. 800 mm
Lackierung RAL 7015 / 5010
Beobachtungsfenster 500 × 300 mm
Druckstrahlbehälter ca. 30 l
Max. Betriebsdruck 6 bar
Druckregler stufenlos 2,0–8,0 bar
Filterfläche gesamt 22 m²
Ventilator-Luftleistung ca. 2000 m³/h
Ventilator-Antriebsleistung ca. 3 kW
Reststaubgehalt mit Feinstaubfilter < 1 mg/m³
Betriebsspannung 230/400 V, 50 Hz
Steuerspannung 230 V, 50 Hz
Schutzart IP 54/55
Leistung je Ausbaustufe ab 3,5 kW
Ausführung gemäss VDE-Vorschrift
Ausstattung Schaltschrank Hauptschalter und Betriebsstundenzähler

Strahldüse und Luftverbrauch – DSK Kompakt 15.12.08

Düsendurchmesser

Luftverbrauch bei 6 bar
6 mm ca. 2,2 m³/min
8 mm ca. 3,3 m³/min

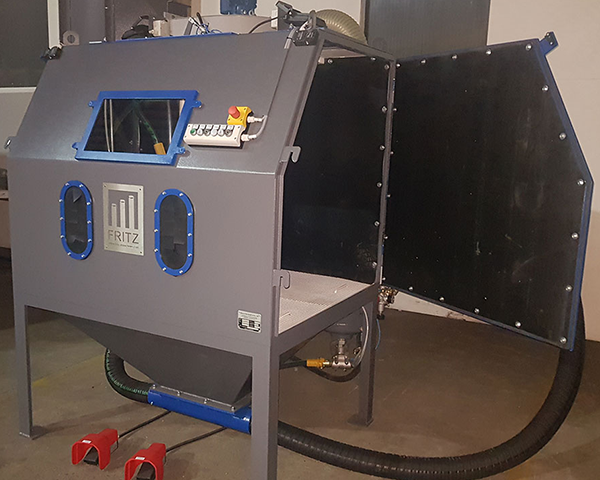

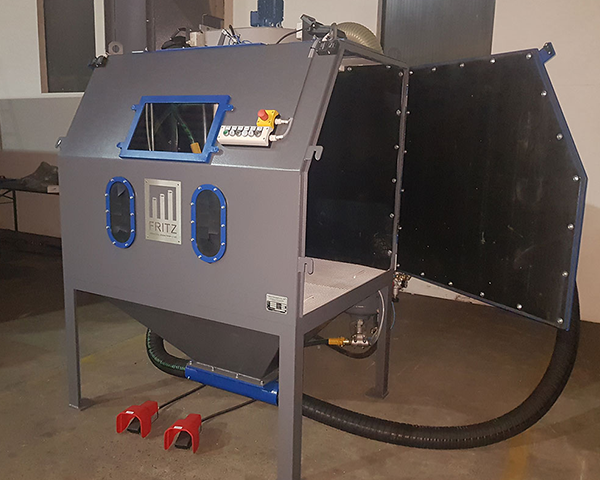

Druckstrahlkabine mit Drehtisch Pendeldüse und manueller Seitentür

Ausführung mit Drehtisch, Pendeldüse und Seitentür.

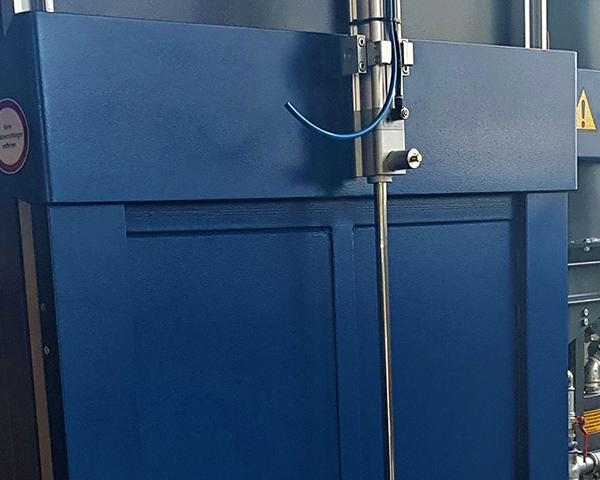

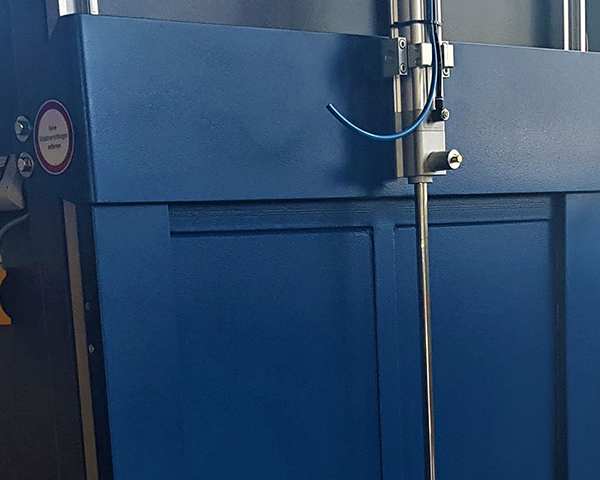

Druckstrahlkabine Österreich DSK Kompakt mit Detailansicht pneumatischer Technik

Detail der DSK Kompakt für industrielle Strahlarbeiten.

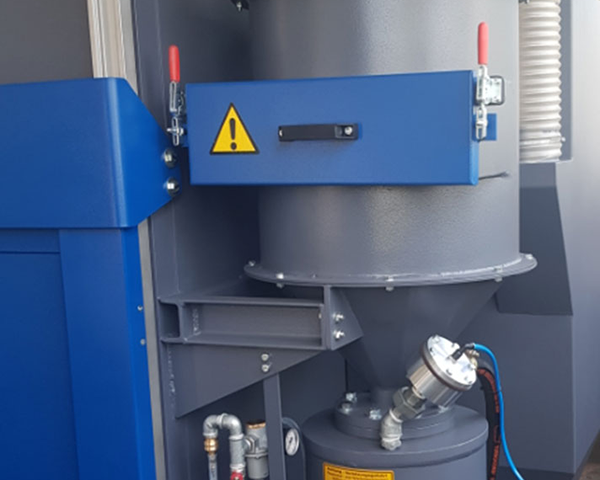

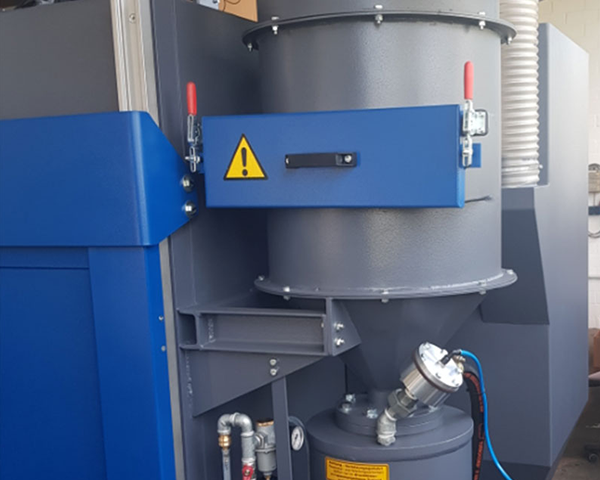

Druckstrahlkabine mit Absaugtechnik und Strahlmittelkomponenten im Detail

Technikdetail mit Absaug- und Strahlmittelkomponenten.

ZurückWeiter

Druckstrahlkabine mit Drehtisch Pendeldüse und manueller Seitentür

Ausführung mit Drehtisch, Pendeldüse und Seitentür.

Druckstrahlkabine Österreich DSK Kompakt mit Detailansicht pneumatischer Technik

Detail der DSK Kompakt für industrielle Strahlarbeiten.

Druckstrahlkabine mit Absaugtechnik und Strahlmittelkomponenten im Detail

Technikdetail mit Absaug- und Strahlmittelkomponenten.

ZurückWeiter

Druckstrahlkabine mit Drehtisch Pendeldüse und manueller Seitentür

Ausführung mit Drehtisch, Pendeldüse und Seitentür.

Druckstrahlkabine Österreich DSK Kompakt mit Detailansicht pneumatischer Technik

Detail der DSK Kompakt für industrielle Strahlarbeiten.

Druckstrahlkabine mit Absaugtechnik und Strahlmittelkomponenten im Detail

Technikdetail mit Absaug- und Strahlmittelkomponenten.

Weitere Ausstattungsmerkmale

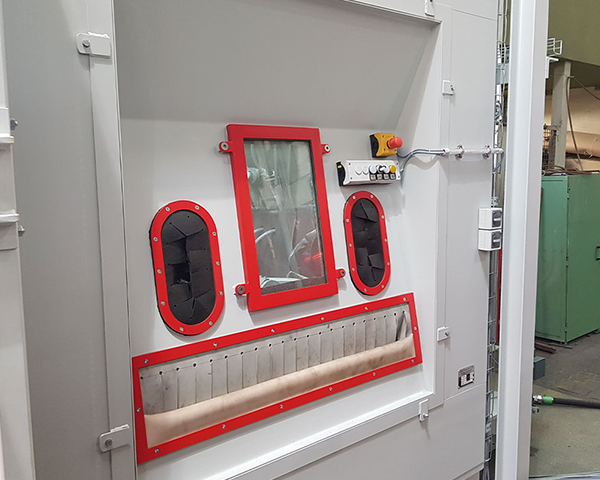

  • Bedienungsfrontseite mit grossem Beobachtungsfenster

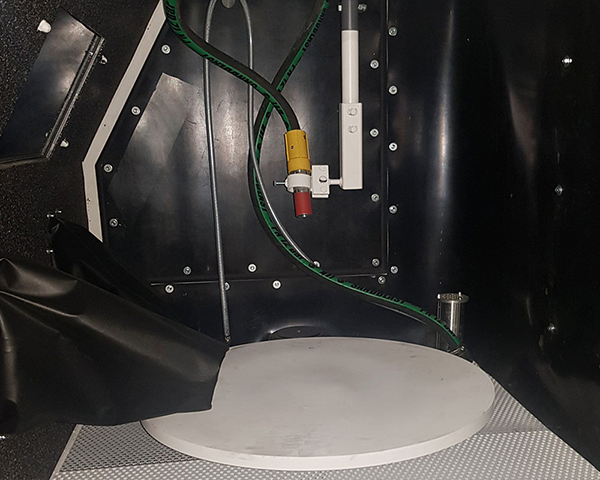

  • 2 ovale Hand-Grifflöcher mit Gummimanschetten und eingebauten Handlochstulpen
  • Ergonomisch gestaltete Bedienseite
  • Arbeitsrost aus Lochblech mit Auflagekonsolen
  • Seitliche Schwenktür mit Sicherheitsendschalter
  • Optional pneumatisch betätigte Hubtüre zum Beschicken mittels Drehtisch

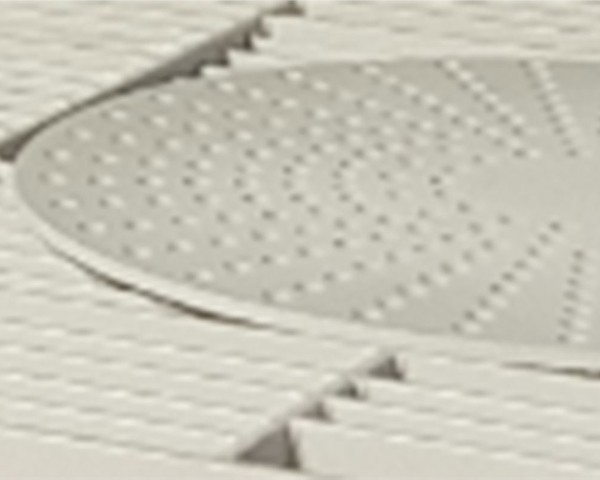

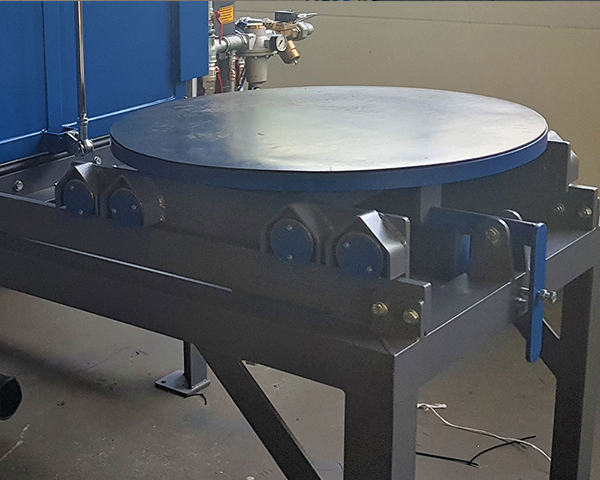

  • Optional seitlich herausfahrbarer Drehtisch Ø 800 mm
  • Drehtisch ausgelegt für eine Tragkraft von 750 kg
  • Stützgestell und Strahlmittelauffangwanne
  • Strahlmittelrückförderung und Strahlmittelaufbereitung
  • Absaugvorrichtung aus dem Kabinentrichter
  • Fein einstellbarer Zyklon mit Auskleidung und Siebschublade
  • Strahlmitteldosierventil mit Schlauch zur Strahldüse, Magnetventil und Manometer
  • Druckstrahldüse als Einsteckdüse mit Borcarbidauskleidung
  • Druckluftdüse mit Handventil zum Abblasen und Reinigen gestrahlter Teile
  • 2 LED-Lampen mit Schutzdrahtgitter und Spezialscheibe zur Innenbeleuchtung
  • Fußchalter-Fernsteuerung zur Betätigung des Strahlvorgangs
  • Filtergehäuse aus Stahlblech mit Staubsammelbehälter
  • 2 Trockenfilter-Patronen
  • Automatische Filterabreinigung mittels Druckluftstoss
  • Drosselbare Luftmenge

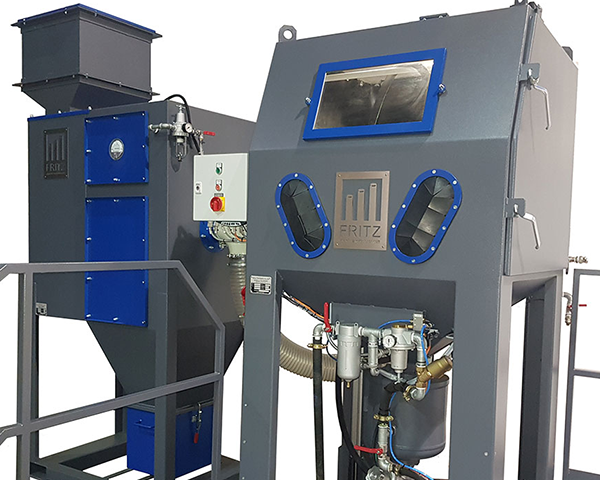

DSK Smart Typ 09.09.09 / 10.10.09 / 11.11.09

Flexible Druckstrahlkabinen mit Silent-Entstaubungsfilter

Die Baureihe DSK Smart ist für Betriebe ausgelegt, die eine kompakte, funktionale und leistungsfähige Druckstrahlkabine mit guter Bedienbarkeit benötigen. Die Modelle DSK Smart 09.09.09, 10.10.09 und 11.11.09 verfügen über Strahlmittelaufbereitung, Druckstrahlkessel, Strahlmitteldosierventil und Staubfilter.

Zum Einsatz kommt ein Entstaubungsfilter Typ TFP 20, 2,2 kW silent mit Jet-Abreinigung.

Grundausstattung DSK Smart

  • 1 seitliche Schwenktüre für die Kabinenbeschickung
  • 1 integrierter Steigsichter
  • 1 integrierter Druckstrahlkessel 30 l / 20 l
  • Keine TÜV-Prüfung für den Druckstrahlkessel notwendig
  • 1 Strahlschlauch 19 mm
  • Borcarbid-Strahldüse 6 / 8 mm
  • 1 Druckregler für den Strahldruck
  • 1 Wasserabscheider
  • 1 Strahlmitteldosierventil Standard
  • 1 LED-Strahler außerhalb der Strahlkabine
  • 1 ovaler Handlochstulpen
  • 1 Paar Strahlerhandschuhe
  • 1 Elektrosteuerung
  • 1 Podest
  • 1 Filteranlage Silent mit Jet-Abreinigung

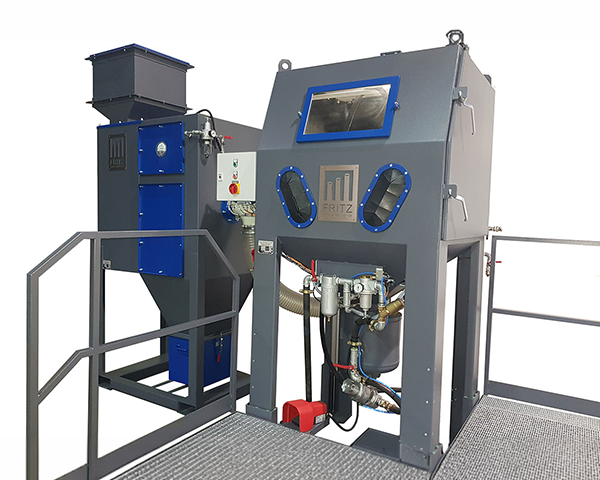

DSK Smart Druckstrahlkabine mit elektrischer Höhenverstellung und TFP 20 silent Filter
DSK Smart mit elektrischer Höhenverstellung Typ Ergo.

Modellübersicht DSK Smart

Modell

DSK 09.09.09

DSK 10.10.09

DSK 11.11.09
Strahlkabine

Podest 2 Stufen

Podest 1 Stufe

 Breite (mm) 900 1000 1100
Tiefe (mm) 900 1000 1100
Höhe 30l Kessel (mm) 2350 2350 2350
Höhe 20l Kessel (mm) 2250 2250 2250
Strahlraum Breite (mm) 850 950 1050
Tiefe (mm) 850 950 1050
Höhe (mm) 900 900 900
Std. Traglast (kg) 200 200 200
Druckstrahlen
(Ø 8mm bei ca. 5 bar)		 Verbrauch Strahldüse Ø 6mm 2,0m³/min 2,0m³/min 2,0m³/min
Verbrauch Strahldüse Ø 8mm 3,3m³/min 3,3m³/min 3,3m³/min

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

  • Breite: 900mm
  • Tiefe: 900mm
  • Höhe 30l Kessel: 2350mm
  • Höhe 20l Kessel: 2250mm

Strahlraum:

  • Breite: 850mm
  • Tiefe: 850mm
  • Höhe: 900mm
  • Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

  • Verbrauch Strahldüse Ø 6mm: 2,0m³/min
  • Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

  • Breite: 1000mm
  • Tiefe: 1000mm
  • Höhe 30l Kessel: 2350mm
  • Höhe 20l Kessel: 2250mm

Strahlraum:

  • Breite: 950mm
  • Tiefe: 950mm
  • Höhe: 900mm
  • Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

  • Verbrauch Strahldüse Ø 6mm: 2,0m³/min
  • Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

  • Breite: 1100mm
  • Tiefe: 1100mm
  • Höhe 30l Kessel: 2350mm
  • Höhe 20l Kessel: 2250mm

Strahlraum:

  • Breite: 1050mm
  • Tiefe: 1050mm
  • Höhe: 900mm
  • Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

  • Verbrauch Strahldüse Ø 6mm: 2,0m³/min
  • Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Technische Spezifikation DSK Smart

Die DSK Smart besteht aus einem Strahlkammer-Gehäuse in geschweisster Stahlblechkonstruktion mit angebautem Strahlmittel-Sammeltrichter. Die Strahlkabine ist optional innen mit 4 mm Gummi mit Gewebeeinlage ausgekleidet. Frontseitig kann ein schallreduzierender Gummi eingesetzt werden.

Merkmal

Wert
Werkstoff S235
Materialstärke 3 mm
Beobachtungsfenster 300 × 200 mm
Druckstrahlkessel 20 l / 30 l
Entstaubungsfilter TFP 20, 2,2 kW silent
Strahleinrichtung Freistrahldruckgebläse FDG 30 l mit kompletter Strahleinrichtung
Beschickung manuell öffnende seitliche Beschickungstüre
Absicherung Endschalter
Bedienung 2 ovale Hand-Grifflöcher mit eingebauten Handlochstulpen

Option: elektrische Höhenverstellung Typ Ergo

Für ergonomisch optimierte Arbeitsplätze kann die DSK Smart mit einer elektrischen Höhenverstellung der Kabine Typ Ergo ausgestattet werden. Alternativ ist eine manuelle Höhenverstellung möglich, bei der das Fußgestell auf verschiedene Höhen angeschraubt wird.

DSK Cube Typ 11.11.09 / 12.12.09 / 15.15.09

Druckstrahlkabinen mit Fronttüre und großem Arbeitsraum

Die Baureihe DSK Cube ist für größere Werkstücke und eine komfortable frontseitige Beschickung ausgelegt. Die Modelle DSK Cube 11.11.09, 12.12.09 und 15.15.09 verfügen über Strahlmittelaufbereitung, Druckstrahlkessel, Strahlmitteldosierventil und Staubfilter.

Auch bei dieser Baureihe kommt ein Entstaubungsfilter Typ TFP 20, 2,2 kW silent mit Jet-Abreinigung zum Einsatz.

Grundausstattung DSK Cube

  • 1 Front-Schwenktüre für die Kabinenbeschickung
  • 1 integrierter Steigsichter
  • 1 integrierter Druckstrahlkessel 30 l / 20 l
  • Keine TÜV-Prüfung für den Druckstrahlkessel notwendig
  • 1 Strahlschlauch 19 mm
  • Borcarbid-Strahldüse 6 / 8 mm
  • 1 Druckregler für den Strahldruck
  • 1 Wasserabscheider
  • 1 Strahlmitteldosierventil Standard
  • 2 LED-Strahler außerhalb der Strahlkabine
  • 1 ovaler Handlochstulpen
  • 1 Paar Strahlerhandschuhe
  • 1 Elektrosteuerung
  • 1 Podest
  • 1 Filteranlage Silent mit Jet-Abreinigung

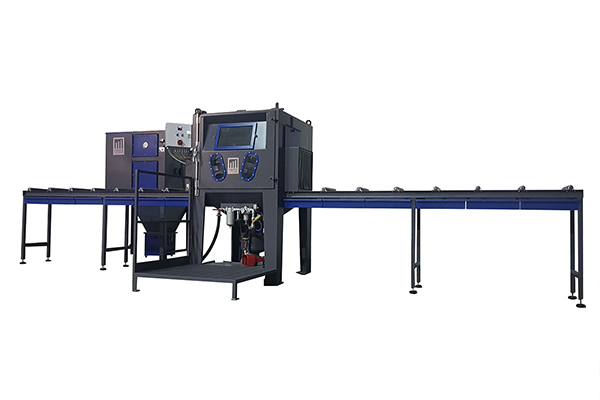

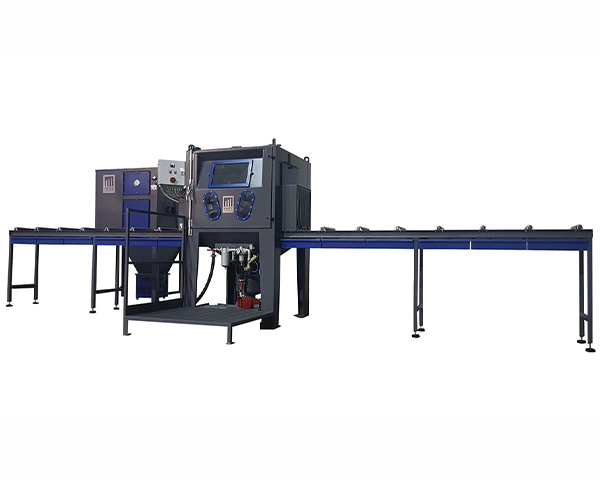

DSK Cube Druckstrahlkabine mit Rollengang und 20 Liter Strahlkessel
DSK Cube mit manuellem Rollengang und untergebautem Strahlkessel.

Modellübersicht DSK Cube

Modell

DSK 11.11.09

DSK 12.12.10

DSK 15.15.09
Strahlkabine

Podest 2Stufen

Podest 1Stufe

 Breite (mm) 1100 1200 1500
Tiefe (mm) 1100 1200 1500
Höhe 30l Kessel (mm) 2400 2400 2550
Höhe 20l Kessel (mm) 2300 2300 2450
Strahlraum Breite (mm) 1050 1150 1450
Tiefe (mm) 950 1050 1350
Höhe (mm) 900 900 900
Std. Traglast (kg) 200 200 200
Druckstrahlen
(Ø 8mm bei ca. 5 bar)		 Verbrauch Strahldüse Ø 6mm 2,0m³/min 2,0m³/min 2,0m³/min
Verbrauch Strahldüse Ø 8mm 3,3m³/min 3,3m³/min 3,3m³/min

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

  • Breite: 1100mm
  • Tiefe: 1100mm
  • Höhe 30l Kessel: 2400mm
  • Höhe 20l Kessel: 2300mm

Strahlraum:

  • Breite: 1050mm
  • Tiefe: 950mm
  • Höhe: 900mm
  • Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

  • Verbrauch Strahldüse Ø 6mm: 2,0m³/min
  • Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

  • Breite: 1200mm
  • Tiefe: 1200mm
  • Höhe 30l Kessel: 2400mm
  • Höhe 20l Kessel: 2300mm

Strahlraum:

  • Breite: 1150mm
  • Tiefe: 1050mm
  • Höhe: 900mm
  • Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

  • Verbrauch Strahldüse Ø 6mm: 2,0m³/min
  • Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Strahlkabine/ Podest 2 Stufen/ Podest 1 Stufe:

  • Breite: 1500mm
  • Tiefe: 1500mm
  • Höhe 30l Kessel: 2550mm
  • Höhe 20l Kessel: 2450mm

Strahlraum:

  • Breite: 1450mm
  • Tiefe: 1350mm
  • Höhe: 900mm
  • Std. Traglast: 200kg

Druckstrahlen (Ø 8mm bei ca. 5 bar):

  • Verbrauch Strahldüse Ø 6mm: 2,0m³/min
  • Verbrauch Strahldüse Ø 8mm: 3,3m³/min

Technische Spezifikation DSK Cube

Die DSK Cube besteht aus einem Strahlkammer-Gehäuse in geschweisster Stahlblechkonstruktion mit angebautem Strahlmittel-Sammeltrichter. Die Strahlkabine ist optional innen mit 4 mm Gummi mit Gewebeeinlage ausgekleidet. Frontseitig kann ein schallreduzierender Gummi eingesetzt werden.

Merkmal

Wert
Werkstoff S235
Materialstärke 3 mm
Beobachtungsfenster 300 × 200 mm
Druckstrahlkessel 20 l / 30 l
Entstaubungsfilter TFP 20, 2,2 kW silent
Strahleinrichtung Freistrahldruckgebläse FDG 20 l mit kompletter Strahleinrichtung
Beschickung manuell öffnende Front-Beschickungstüre
Absicherung Endschalter
Bedienung 2 ovale Hand-Grifflöcher mit eingebauten Handlochstulpen

Sonderausstattung für DSK Kompakt, DSK Smart und DSK Cube

Druckstrahlkabinen passend zum Werkstück erweitern

Die Druckstrahlkabinen von Fritz Maschinen lassen sich je nach Anwendung, Werkstückgewicht, Strahlmittel, Automatisierungsgrad und Produktionsablauf erweitern. Dadurch entstehen Lösungen für einzelne Werkstücke, Kleinteile, schwere Bauteile oder teilautomatisierte Strahlprozesse.

Verfügbare Optionen und Erweiterungen

  • Verschleiß- und schallreduzierende Auskleidung
  • Verschleißreduzierende Zyklonauskleidung
  • Austauschbares Ansaugrohr mit separatem Einlauftrichterblech als Verschleißteil
  • Pneumatisch vorgesteuertes Strahlmitteldosierventil für Automaten
  • Manuelle Drehtische aus Herdox Ø 600 mm und Ø 800 mm
  • Elektrischer Drehtischantrieb innerhalb der Strahlkabine, außen angebaut und FU-regelbar
  • Manueller oder angetriebener Ausfahrtisch für einen Strahlwagen
  • Manueller oder elektrisch angetriebener Rollgang
  • Materialschleusen
  • Pneumatische Hubtüre
  • Hubtüre so ausgelegt, dass Strahlmittel beim Öffnen nicht auf den Boden, sondern in die Kabine fällt
  • Oszillierung
  • 3-Achsenantrieb
  • Pendeldüsenantrieb
  • Drehkorb für Kleinteile mit FU-Antrieb
  • SPS-Steuerung mit Programmhinterlegung
  • Schwebstaubfilter HEPA für belastete Stäube < 0,005 %, z. B. Chrom-Nickel-Staub
  • Schalldämpfer
  • Förderschnecke
  • Becherwerk
  • Strahlmittelaufbereitung
  • Strahlkessel
  • Doppelstrahlkessel
  • Mehrfach-Strahldüsenanschluss
  • Verschleiß- und schallreduzierende Auskleidung
  • Verschleißreduzierende Zyklonauskleidung
  • Austauschbares Ansaugrohr mit separatem Einlauftrichterblech als Verschleißteil
  • Pneumatisch vorgesteuertes Strahlmitteldosierventil für Automaten
  • Manuelle Drehtische aus Herdox Ø 600 mm und Ø 800 mm
  • Elektrischer Drehtischantrieb innerhalb der Strahlkabine, außen angebaut und FU-regelbar
  • Manueller oder angetriebener Ausfahrtisch für einen Strahlwagen
  • Manueller oder elektrisch angetriebener Rollgang
  • Materialschleusen
  • Pneumatische Hubtüre
  • Hubtüre so ausgelegt, dass Strahlmittel beim Öffnen nicht auf den Boden, sondern in die Kabine fällt
  • Oszillierung
  • 3-Achsenantrieb
  • Pendeldüsenantrieb
  • Drehkorb für Kleinteile mit FU-Antrieb
  • SPS-Steuerung mit Programmhinterlegung
  • Schwebstaubfilter HEPA für belastete Stäube < 0,005 %, z. B. Chrom-Nickel-Staub
  • Schalldämpfer
  • Förderschnecke
  • Becherwerk
  • Strahlmittelaufbereitung
  • Strahlkessel
  • Doppelstrahlkessel
  • Mehrfach-Strahldüsenanschluss

DSK Double Cube Typ 11.20.08

Große Druckstrahlkabine für Sonderwerkstücke und automatisierte Strahlprozesse

Die DSK Double Cube Typ 11.20.08 ist für anspruchsvolle Werkstücke und erweiterte Strahlprozesse ausgelegt. Sie kann unter anderem mit pneumatischer Hubtüre, frontseitig ausfahrbarem Strahltisch, Becherwerk, Strahlmittelreinigung, Strahlkessel 150 l und Drehkorb für Kleinteile ausgestattet werden.

Für welche Anwendungen eignet sich die DSK Double Cube?

Die DSK Double Cube eignet sich für Werkstücke, bei denen größere Nutzräume, automatisierte Bewegungen oder wiederkehrende Strahlprogramme erforderlich sind. Möglich sind unter anderem Anwendungen im Formenbau, bei Kokillen, Reifenformen und weiteren Sonderwerkstücken.

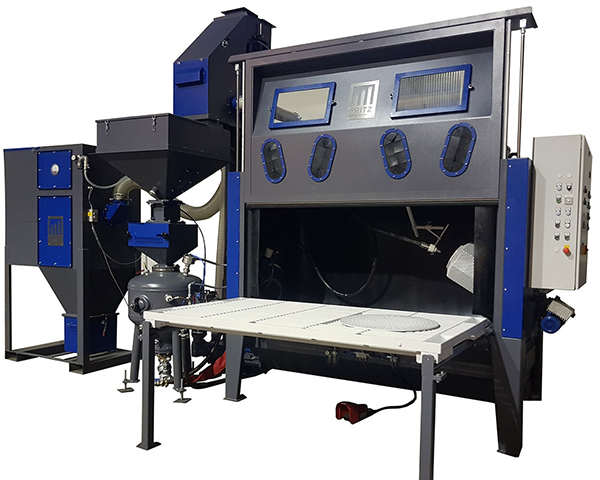

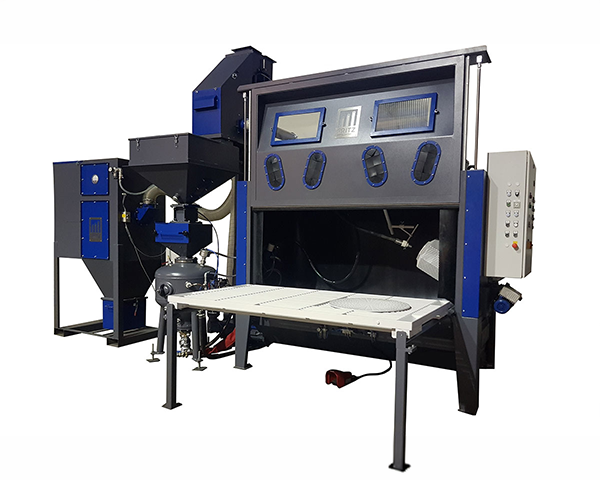

DSK Double Cube mit Hubtür ausfahrbarem Strahltisch Becherwerk und Drehkorb
DSK Double Cube 11.20.08 mit Strahltisch und Kleinteile-Drehkorb.

Technische Angaben DSK Double Cube

Merkmal

Wert
Typ DSK Double Cube 11.20.08
Innenmaß Breite 2000 mm
Innenmaß Tiefe 935 mm
Innenmaß Höhe 955 mm
Strahlkessel 150 l
Ausstattung möglich pneumatische Hubtüre, frontseitig ausfahrbarer Strahltisch, Becherwerk, Strahlmittelreinigung, Drehkorb
Weitere Maße auf Anfrage möglich

ZurückWeiter

Drehtisch Detail einer Druckstrahlkabine für Werkstückpositionierung

Drehtischdetail für kontrolliertes Werkstückhandling.

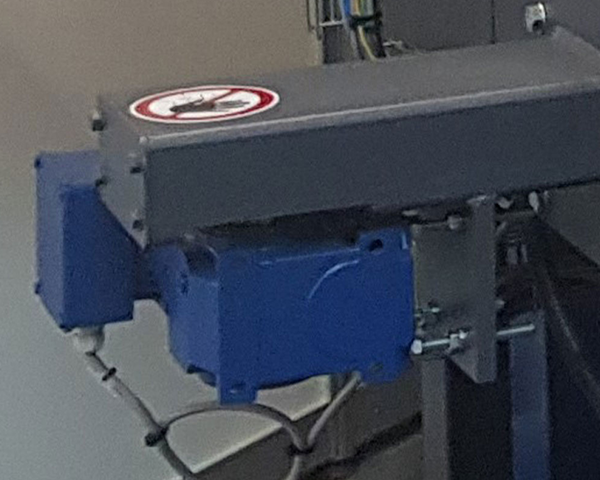

Führungsmechanik einer Druckstrahlkabine im Detail

Detailansicht der Führungstechnik.

Ausfahrbarer Drehtisch einer Druckstrahlkabine zum Beladen

Ausfahrbarer Drehtisch für einfaches Be- und Entladen.

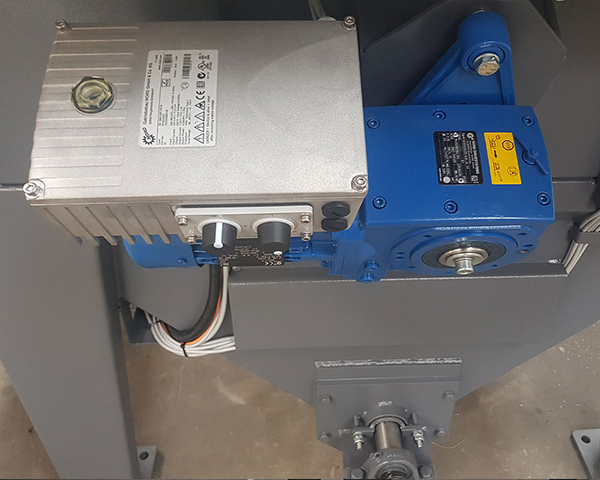

Antriebstechnik einer Druckstrahlkabine für geregelte Bewegung

Antriebskomponenten für wiederholbare Abläufe.

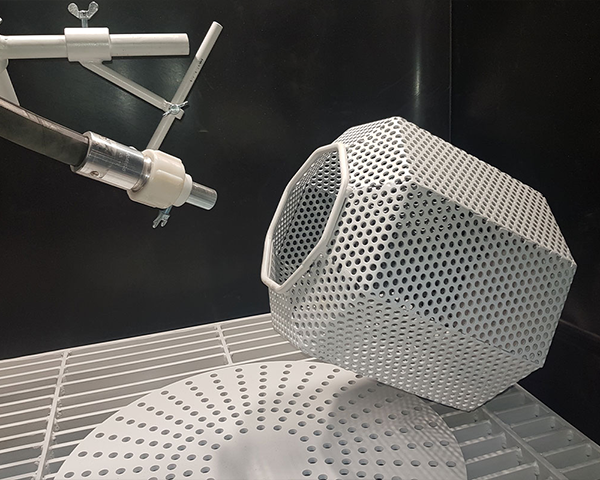

Innenraum einer Druckstrahlkabine mit Strahldüse und Werkstückaufnahme

Innenraum mit Düse und Werkstückaufnahme.

Druckstrahlkabine innen mit Drehtisch und Handschuheingriffen

Innenraum mit Drehtisch und Bedienzugang.

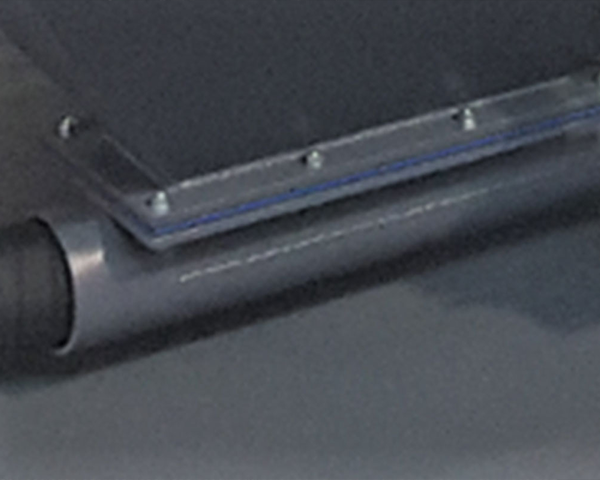

Detail der Strahlmittelführung in einer Druckstrahlkabine

Strahlmittelführung im Detail.

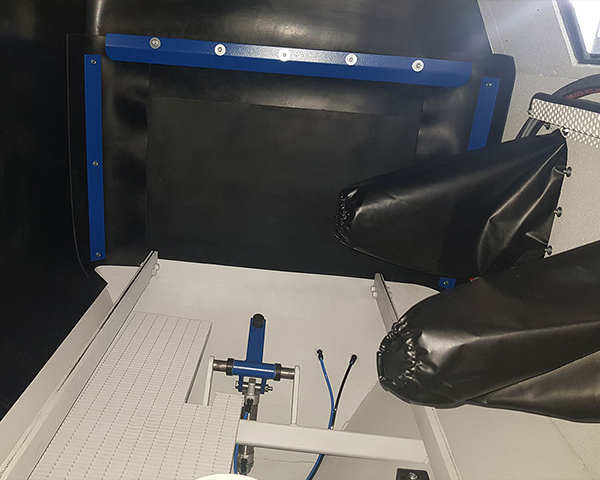

Arbeitsbereich einer Druckstrahlkabine mit Strahldüse

Arbeitsbereich mit Strahldüse.

ZurückWeiter

Drehtisch Detail einer Druckstrahlkabine für Werkstückpositionierung

Drehtischdetail für kontrolliertes Werkstückhandling.

Führungsmechanik einer Druckstrahlkabine im Detail

Detailansicht der Führungstechnik.

Ausfahrbarer Drehtisch einer Druckstrahlkabine zum Beladen

Ausfahrbarer Drehtisch für einfaches Be- und Entladen.

Antriebstechnik einer Druckstrahlkabine für geregelte Bewegung

Antriebskomponenten für wiederholbare Abläufe.

Innenraum einer Druckstrahlkabine mit Strahldüse und Werkstückaufnahme

Innenraum mit Düse und Werkstückaufnahme.

Druckstrahlkabine innen mit Drehtisch und Handschuheingriffen

Innenraum mit Drehtisch und Bedienzugang.

Detail der Strahlmittelführung in einer Druckstrahlkabine

Strahlmittelführung im Detail.

Arbeitsbereich einer Druckstrahlkabine mit Strahldüse

Arbeitsbereich mit Strahldüse.

ZurückWeiter

Drehtisch Detail einer Druckstrahlkabine für Werkstückpositionierung

Drehtischdetail für kontrolliertes Werkstückhandling.

Führungsmechanik einer Druckstrahlkabine im Detail

Detailansicht der Führungstechnik.

Ausfahrbarer Drehtisch einer Druckstrahlkabine zum Beladen

Ausfahrbarer Drehtisch für einfaches Be- und Entladen.

Antriebstechnik einer Druckstrahlkabine für geregelte Bewegung

Antriebskomponenten für wiederholbare Abläufe.

Innenraum einer Druckstrahlkabine mit Strahldüse und Werkstückaufnahme

Innenraum mit Düse und Werkstückaufnahme.

Druckstrahlkabine innen mit Drehtisch und Handschuheingriffen

Innenraum mit Drehtisch und Bedienzugang.

Detail der Strahlmittelführung in einer Druckstrahlkabine

Strahlmittelführung im Detail.

Arbeitsbereich einer Druckstrahlkabine mit Strahldüse

Arbeitsbereich mit Strahldüse.

Automatisierte Druckstrahlkabinen und Sonderanlagen

Frei programmierbare Strahlprozesse mit SPS Siemens S7

Für wiederkehrende Bauteile und definierte Strahlabläufe können Druckstrahlkabinen als mehrachsige Strahlkabinen ausgeführt werden. Eine frei programmierbare Steuerung über SPS Siemens S7 ermöglicht hinterlegte Programme und reproduzierbare Bearbeitungsabläufe.

Solche Anlagen eignen sich zum Beispiel für:

  • Kokillen
  • Reifenformen
  • Formen und Werkzeuge
  • Radsätze
  • Laufräder
  • Langteile
  • Rohrbauteile
  • Sonderwerkstücke nach Anfrage

Beispiele für Sonderausführungen

  • Druckstrahlautomaten für Kokillen und Formen
  • Kokillen- und Formen-Strahlanlagen mit Programmhinterlegung
  • Große Druckstrahlkabinen mit Fahrtisch bis 5 t Beladung
  • Strahlanlagen für Langteile
  • Aufrüstbare Lösungen für vollautomatisierte Achs- und Rohrstrahlanlagen
  • Strahlanlagen für Radsätze und Laufräder bis 1,5 t Werkstückgewicht

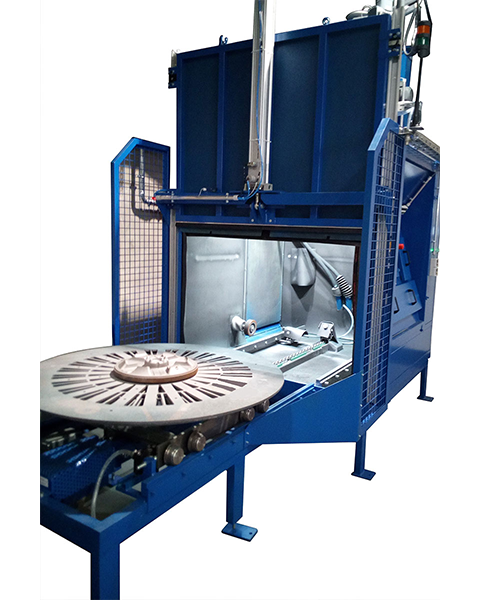

Mehr Achsen Druckstrahlkabine mit SPS Siemens S7 Steuerung
Mehr-Achsen-Kabine für programmierbare Strahlabläufe.

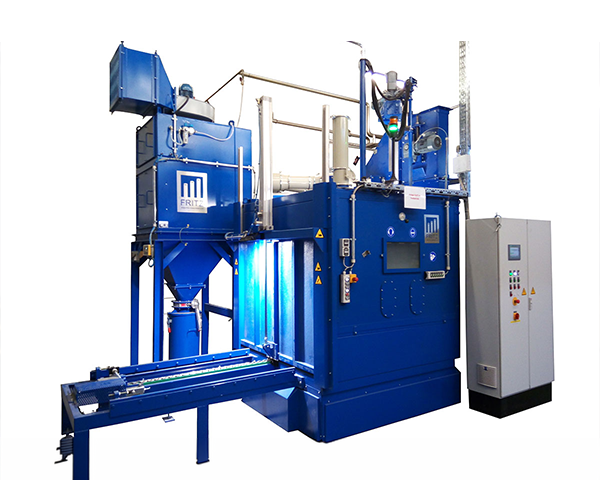

Kokillen und Formen Strahlanlage mit Programmhinterlegung
Programmgesteuerte Anlage für Kokillen und Reifenformen.

Große Druckstrahlkabinen für schwere Werkstücke und Langteile

Fahrtisch bis 5 t, Langteilkonzepte und Erweiterungen bis zur automatisierten Rohr- oder Achsstrahlanlage

Für österreichische Industriebetriebe, die große oder schwere Bauteile strahlen müssen, bietet Fritz Maschinen Druckstrahlkabinen mit Fahrtisch bis 5 t Beladung. Das Werkstück kann komfortabel in die Kabine eingefahren und im geschlossenen Strahlraum bearbeitet werden. Dadurch eignen sich diese Anlagen besonders für schwere Einzelteile, großformatige Bauteile und Werkstücke, die sicher positioniert und kontrolliert gestrahlt werden müssen.

Für Langteile sind Strahlanlagen verfügbar, die bei Bedarf zu vollautomatisierten Lösungen ausgebaut werden können – zum Beispiel für Achsen, Rohre oder ähnliche Werkstückgeometrien. Je nach Anforderung können Transporttechnik, Strahldüsenführung, Werkstückbewegung und Steuerung individuell auf den Prozess abgestimmt werden.

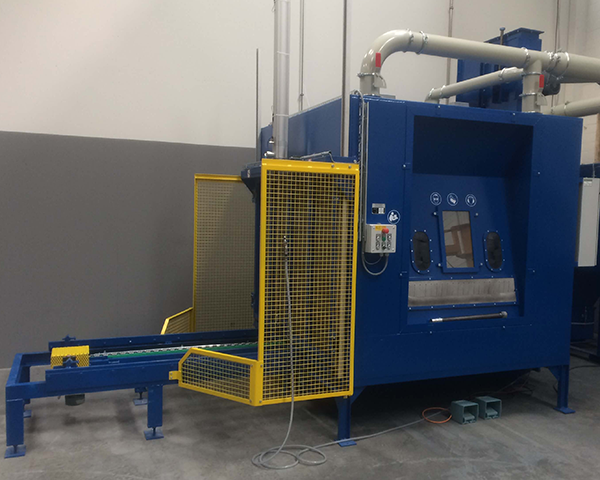

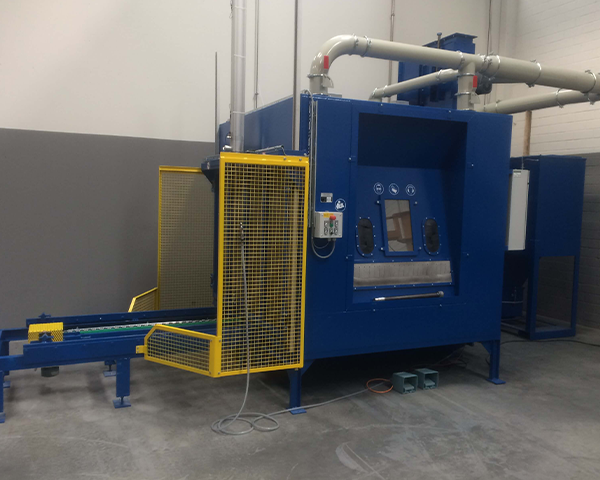

Große Druckstrahlkabine mit Fahrtisch bis 5 Tonnen Beladung
Druckstrahlkabine mit Fahrtisch für schwere Werkstücke.

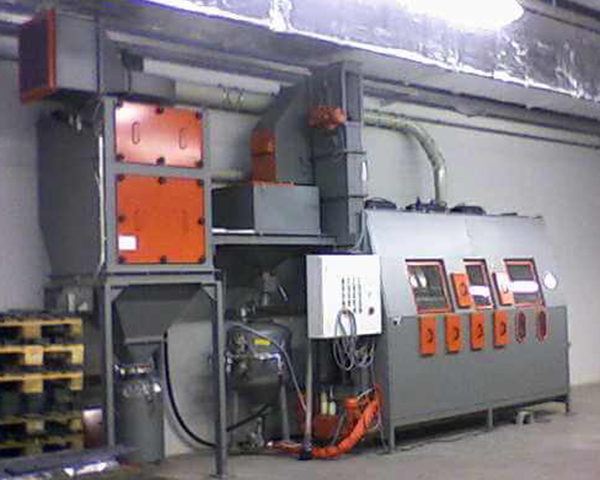

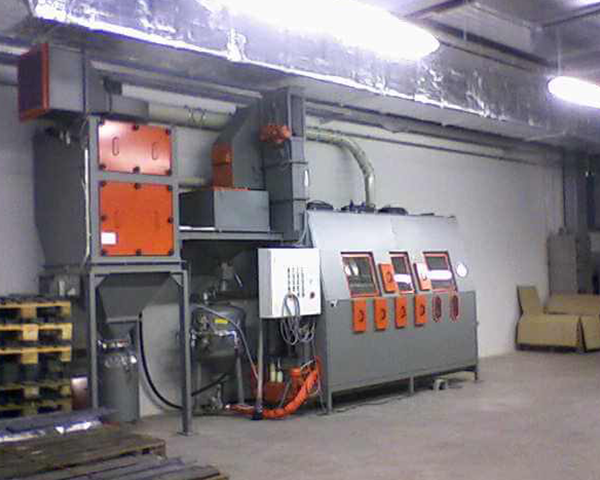

Strahlanlage für Langteile erweiterbar zur Achs- und Rohrstrahlanlage
Langteilanlage mit Erweiterungsmöglichkeit.

Strahlanlagen für Radsätze, Laufräder und schwere Komponenten

Spezielle Anlagenkonzepte für Werkstücke bis 1,5 t Gewicht

Für österreichische Industriebetriebe, die Radsätze, Laufräder oder vergleichbare schwere Werkstücke bearbeiten, können Druckstrahlanlagen mit geeigneter Werkstückaufnahme, Einfahrt und Handlingtechnik realisiert werden. Die Anlagen sind auf hohe Bauteilgewichte, sichere Positionierung und kontrollierte Strahlergebnisse ausgelegt.

Typische Anwendungen sind Radsätze, Laufräder und ähnliche Komponenten bis 1,5 t Werkstückgewicht. Je nach Bauteil, Geometrie und gewünschtem Strahlergebnis kann die Anlage individuell auf den jeweiligen Prozess abgestimmt werden – von der sicheren Aufnahme des Werkstücks bis zur kontrollierten Führung des Strahlvorgangs.

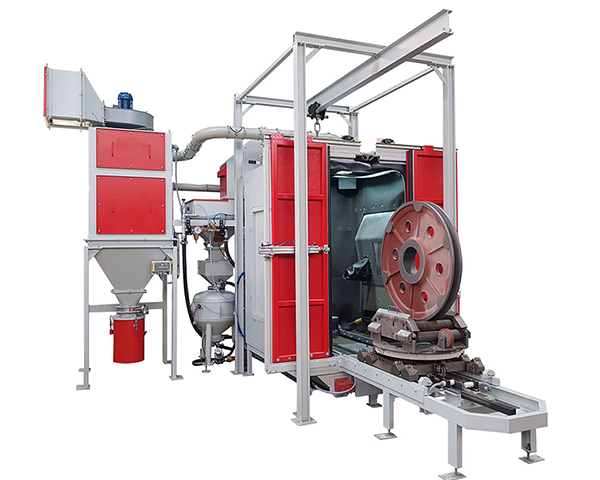

Gesamtansicht einer Strahlanlage für Radsätze Laufräder und schwere Komponenten
Gesamtanlage für schwere rotierende Werkstücke.
Bedienfront einer Druckstrahlanlage mit Sichtfenster und Handschuheingriffen
Bedienfront mit Sichtfenster und Handschuheingriffen.

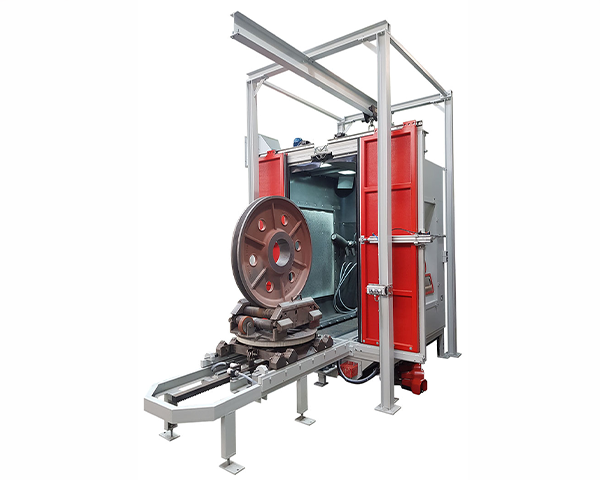

Strahlanlage für Radsätze und Laufräder bis 1,5 Tonnen Werkstückgewicht
Anlage für Radsätze und Laufräder bis 1,5 t.

Strahlanlagen für Radsätze, Laufräder und schwere Komponenten

Spezielle Anlagenkonzepte für Werkstücke bis 1,5 t Gewicht

Für österreichische Industriebetriebe, die Radsätze, Laufräder oder vergleichbare schwere Werkstücke bearbeiten, können Druckstrahlanlagen mit geeigneter Werkstückaufnahme, Einfahrt und Handlingtechnik realisiert werden. Die Anlagen sind auf hohe Bauteilgewichte, sichere Positionierung und kontrollierte Strahlergebnisse ausgelegt.

Typische Anwendungen sind Radsätze, Laufräder und ähnliche Komponenten bis 1,5 t Werkstückgewicht. Je nach Bauteil, Geometrie und gewünschtem Strahlergebnis kann die Anlage individuell auf den jeweiligen Prozess abgestimmt werden – von der sicheren Aufnahme des Werkstücks bis zur kontrollierten Führung des Strahlvorgangs.


ZurückWeiter

Gesamtansicht einer Strahlanlage für Radsätze Laufräder und schwere Komponenten

Gesamtanlage für schwere rotierende Werkstücke.

Bedienfront einer Druckstrahlanlage mit Sichtfenster und Handschuheingriffen

Bedienfront mit Sichtfenster und Handschuheingriffen.

Strahlanlage für Radsätze und Laufräder bis 1,5 Tonnen Werkstückgewicht

Anlage für Radsätze und Laufräder bis 1,5 t.

ZurückWeiter

Gesamtansicht einer Strahlanlage für Radsätze Laufräder und schwere Komponenten

Gesamtanlage für schwere rotierende Werkstücke.

Bedienfront einer Druckstrahlanlage mit Sichtfenster und Handschuheingriffen

Bedienfront mit Sichtfenster und Handschuheingriffen.

Strahlanlage für Radsätze und Laufräder bis 1,5 Tonnen Werkstückgewicht

Anlage für Radsätze und Laufräder bis 1,5 t.

Welche Druckstrahlkabine passt zu Ihrem Betrieb in Österreich?

Die passende Druckstrahlkabine hängt von Werkstückgröße, Gewicht, gewünschter Oberfläche, Strahlmittel, Durchsatz und Bedienkonzept ab. Für Unternehmen in Österreich bietet Fritz Maschinen robuste Lösungen aus deutschem Maschinenbau – von kompakten manuellen Kabinen bis zu automatisierten Druckstrahlanlagen mit SPS-Steuerung.

Teilen Sie uns Werkstück, Maße, Gewicht, Strahlziel und gewünschten Durchsatz mit. Wir prüfen, welche Kabinenbauart und Ausstattung technisch sinnvoll ist.

Projekt anfragen

FAQ – Häufige Fragen zu Druckstrahlkabinen

Für österreichische Industriebetriebe hängt die passende Druckstrahlkabine stark von Werkstückgröße, Gewicht, Material und gewünschtem Strahlergebnis ab. Für kompakte Anwendungen eignen sich DSK Smart oder DSK Cube. Für größere oder schwere Werkstücke kommen DSK Kompakt, DSK Double Cube oder Sonderanlagen mit Fahrtisch, Drehtisch, Rollgang oder automatisierter Bewegung infrage.

Die DSK Smart ist kompakt aufgebaut und wird seitlich beschickt. Sie eignet sich besonders für kleinere bis mittlere Werkstücke und ergonomische Arbeitsplätze. Die DSK Cube bietet eine frontseitige Beschickung, größere Modellvarianten und einen komfortablen Arbeitsraum für breitere Werkstücke. Beide Baureihen verfügen über Strahlmittelaufbereitung, Druckstrahlkessel, Strahlschlauch, Borcarbid-Strahldüse und Entstaubungsfilter Typ TFP 20 silent.

Wichtig sind vor allem Strahlraum-Breite, Strahlraum-Tiefe, Strahlraum-Höhe, Traglast, Düsendurchmesser, Luftverbrauch, Druckstrahlkessel, Entstaubung und Beschickung. Bei schwereren Werkstücken spielen zusätzlich Drehtisch, Fahrtisch, Rollgang, Hubtüre und mögliche Automatisierung eine wichtige Rolle.

Bei den beschriebenen Druckstrahlkabinen kommen je nach Ausführung Druckstrahlkessel mit 20 l oder 30 l zum Einsatz. Diese sind laut Anlagenbeschreibung nicht TÜV-abnahmepflichtig. Das reduziert den Prüfaufwand und vermeidet entsprechende Nachfolgekosten.

Ja. Die Druckstrahlkabinen können mit Pendeldüsenantrieb, Oszillierung, 3-Achsenantrieb, Drehtischantrieb, Drehkorb, SPS-Steuerung mit Programmhinterlegung oder frei programmierbarer Siemens-S7-Steuerung ausgestattet werden. Dadurch sind wiederholbare Strahlprozesse für Serienbauteile, Kokillen, Formen oder Sonderwerkstücke möglich.

Je nach Baureihe kommen integrierte Entstaubungsfilter, automatische Filterabreinigung mit Druckluftstoß, Zyklonabscheider, Siebschublade und Filteranlagen Silent mit Jet-Abreinigung zum Einsatz. Optional sind HEPA-Schwebstaubfilter für belastete Stäube mit weniger als 0,005 % Restanteil möglich, zum Beispiel bei Chrom-Nickel-Staub.

Ja. Die Standard-Traglast bei DSK Smart und DSK Cube beträgt 200 kg. Die DSK Kompakt kann optional mit einem seitlich herausfahrbaren Drehtisch Ø 800 mm für eine Tragkraft von 750 kg ausgestattet werden. Für besonders schwere Werkstücke sind große Druckstrahlkabinen mit Fahrtisch bis 5 t Beladung möglich.

Eine pneumatische Hubtüre erleichtert die Beschickung der Strahlkabine, besonders in Kombination mit Drehtisch, Fahrtisch oder Strahlwagen. Ein wichtiger Vorteil ist, dass Strahlmittel beim Öffnen nicht auf den Boden fällt, sondern in die Kabine zurückgeführt wird. Das verbessert Sauberkeit und Arbeitssicherheit.

Ja. Für Kokillen, Reifenformen, Formenbau und weitere Sonderwerkstücke sind spezielle Druckstrahlautomaten und mehrachsige Strahlkabinen möglich. Durch SPS-Programmhinterlegung können wiederkehrende Strahlabläufe reproduzierbar umgesetzt werden.

Ja. Fritz Maschinen ist ein deutscher Maschinenbauer und bietet Druckstrahlkabinen auch für Kunden in Österreich an. Die Auslegung erfolgt projektbezogen nach Werkstück, Strahlziel, Abmessungen, Traglast, Luftbedarf und gewünschtem Automatisierungsgrad.

Druckstrahlkabine für Ihren Betrieb in Österreich planen

Ob kompakte manuelle Strahlkabine, ergonomische Arbeitsplatzlösung, Druckstrahlkabine mit Drehtisch oder automatisierte Sonderanlage: Fritz Maschinen unterstützt Sie bei der technischen Auslegung Ihrer Druckstrahlkabine.

Senden Sie uns Maße, Gewicht, Werkstückfotos, gewünschtes Strahlergebnis und Informationen zum geplanten Durchsatz. Wir prüfen die passende Anlagenlösung für Ihr Projekt.

Druckstrahlkabine anfragen

KONTAKT

Oliver Fritz GmbH & Co.KG

Industriestrasse 5-7
36137 Grossenlüder

Telefon: +49 6648 – 608-0
E-Mail: zentrale@fritz-maschinen.com

BÜROZEITEN

Mo-Do: 8:00 – 17:00 Uhr
Fr: 8:00 – 13:15 Uhr
Sa: geschlossen
So: geschlossen

ANGEBOTE

Strahlanlagen

Leistungsübersicht

Maschinenbau

Kontaktmöglichkeiten

RECHTLICHES

AGB

Haftung

Datenschutz

Impressum



KONTAKT

Oliver Fritz GmbH & Co.KG

Industriestrasse 5-7
36137 Grossenlüder

Telefon: +49 6648 – 608-0
E-Mail: zentrale@fritz-maschinen.com

BÜROZEITEN

Mo-Do: 8:00 – 17:00 Uhr
Fr: 8:00 – 13:15 Uhr
Sa: geschlossen
So: geschlossen



ANGEBOTE

Strahlanlagen

Leistungsübersicht

Maschinenbau

RECHTLICHES

AGB

Haftung

Datenschutz

Impressum

Accessibility Toolbar
