Schleuderrad Rollgangstrahlanlagen

Kompakte Strahlanlagen für Profile, Bleche und Rohre

SR. Rollgang
-strahlanlagen

Kompakte Strahlanlagen für Profile, Bleche und Rohre

Effizient & langlebig im Dauereinsatz

fritz_maschinen_icon_kompetenz

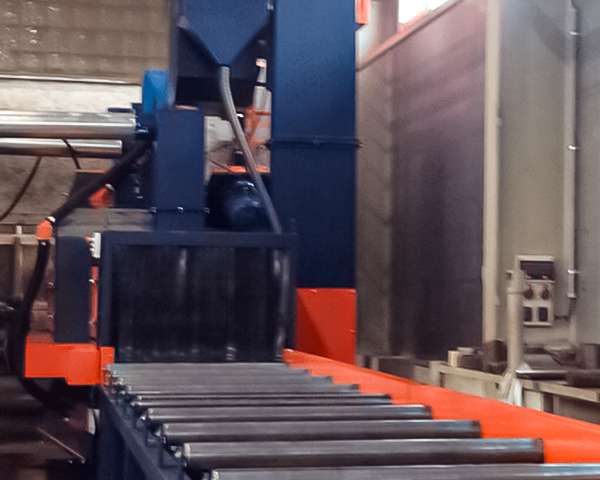

Unsere Rollgang-Schleuderrad-Strahlanlagen sind speziell für das kontinuierliche Strahlen von Schweißkonstruktionen, Blechen, Profilen, Rohren und Stabstahl entwickelt. Der komplett aus Mangan gefertigte Strahlraum mit austauschbaren Schutzplatten sowie hochwertige Dichtungen gewährleisten maximale Langlebigkeit und Arbeitssicherheit. Ein intelligentes Separiersystem sorgt für konstante Strahlleistung, saubere Ergebnisse und geringen Verschleiß – selbst im industriellen Dauerbetrieb.

Optimierter Materialfluss & flexible Ausstattung

fritz_maschinen_icon_kompetenz

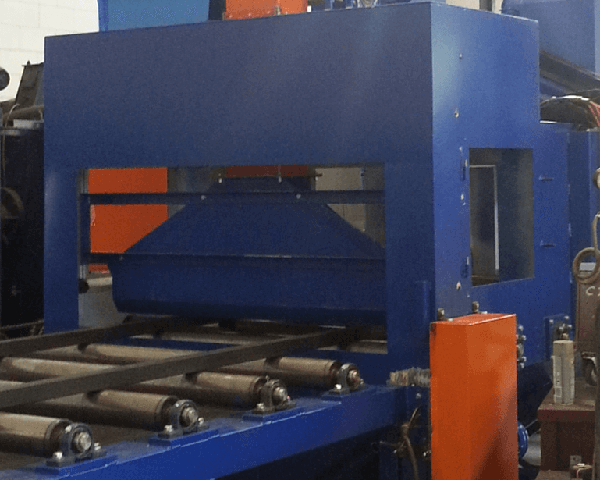

Der integrierte Rollgang mit verschleißfesten Bundlaufrollen und stufenlos regelbarem Vorschub gewährleistet einen reibungslosen Materialtransport. Labyrinthdichtungen schützen zusätzlich im Strahlbereich und erhöhen die Lebensdauer. Kurze Bearbeitungszeiten, kompakte Bauweise, intuitive Bedienung und leiser Betrieb machen die Anlagen besonders anwenderfreundlich. Optional sind automatische Walzenbürsten, Abblasdüsen oder eine Materialhöhen-Abfrage mit automatischer Verstellung verfügbar – für noch mehr Effizienz im Prozess.

Zurück Weiter

1 2

Effizient & langlebig im Dauereinsatz

Unsere Rollgang-Schleuderrad-Strahlanlagen sind speziell für das kontinuierliche Strahlen von Schweißkonstruktionen, Blechen, Profilen, Rohren und Stabstahl entwickelt. Der komplett aus Mangan gefertigte Strahlraum mit austauschbaren Schutzplatten sowie hochwertige Dichtungen gewährleisten maximale Langlebigkeit und Arbeitssicherheit. Ein intelligentes Separiersystem sorgt für konstante Strahlleistung, saubere Ergebnisse und geringen Verschleiß – selbst im industriellen Dauerbetrieb.

Optimierter Materialfluss & flexible Ausstattung

Der integrierte Rollgang mit verschleißfesten Bundlaufrollen und stufenlos regelbarem Vorschub gewährleistet einen reibungslosen Materialtransport. Labyrinthdichtungen schützen zusätzlich im Strahlbereich und erhöhen die Lebensdauer. Kurze Bearbeitungszeiten, kompakte Bauweise, intuitive Bedienung und leiser Betrieb machen die Anlagen besonders anwenderfreundlich. Optional sind automatische Walzenbürsten, Abblasdüsen oder eine Materialhöhen-Abfrage mit automatischer Verstellung verfügbar – für noch mehr Effizienz im Prozess.

Verfügbare Modelle im Überblick

Typ	SRR.06	SRR.10	SRR.15	SRH.20	SRH.25
Max. Nutzbreite (mm)
– für Bleche	600	1000	1500	2000	2500
– für Profile	600	600	1000	1500	2000
Max. Nutzhöhe (mm)
– für Bleche	100	100	100	100	100
– für Profile	400	400	450	500	500
Anzahl der Schleuderräder
Für Standard Strahlanlage	4	4	4	6	6
Für Konstruktions Strahlanlage	–	8	8	12	12
Schleuderrad Ø	380	380	380	380/500	500
Leistung der Schleuderräder kW	7,5-11,0	7,5-15,0	7,5-15,0	15,0-22,0	15,0-22,0

SRR.06

Max. Nutzbreite:

für Bleche: 600 mm
für Profile: 600 mm

Max. Nutzhöhe:

für Bleche: 100 mm
für Profile: 400 mm

Anzahl der Schleuderräder:

für Standard Strahlanlagen: 4
für Konstruktions Strahlanlagen: –
Schleuderrad Ø: 380 mm
Leistung der Schleuderräder: 7,5 – 11,0 kW

SRR.10

Max. Nutzbreite:

für Bleche: 1000 mm
für Profile: 600 mm

Max. Nutzhöhe:

für Bleche: 100 mm
für Profile: 400 mm

Anzahl der Schleuderräder:

für Standard Strahlanlagen: 4
für Konstruktions Strahlanlagen: 8
Schleuderrad Ø: 380 mm
Leistung der Schleuderräder: 7,5 – 15,0 kW

SRR.15

Max. Nutzbreite:

für Bleche: 1500 mm
für Profile: 1000 mm

Max. Nutzhöhe:

für Bleche: 100 mm
für Profile: 450 mm

Anzahl der Schleuderräder:

für Standard Strahlanlagen: 4
für Konstruktions Strahlanlagen: 8
Schleuderrad Ø: 380 mm
Leistung der Schleuderräder: 7,5 – 15,0 kW

SRR.20

Max. Nutzbreite:

für Bleche: 2000 mm
für Profile: 1500 mm

Max. Nutzhöhe:

für Bleche: 100 mm
für Profile: 500 mm

Anzahl der Schleuderräder:

für Standard Strahlanlagen: 6
für Konstruktions Strahlanlagen: 12
Schleuderrad Ø: 380/500 mm
Leistung der Schleuderräder: 15,0 – 22,0 kW

SRR.25

Max. Nutzbreite:

für Bleche: 2500 mm
für Profile: 2000 mm

Max. Nutzhöhe:

für Bleche: 100 mm
für Profile: 500 mm

Anzahl der Schleuderräder:

für Standard Strahlanlagen: 6
für Konstruktions Strahlanlagen: 12
Schleuderrad Ø: 500 mm
Leistung der Schleuderräder: 15,0 – 22,0 kW

Auch Sonderausführungen realisieren wir gerne für Sie.

Schleuderräder mit Direktantrieb

Höchste Leistung bei minimalem Wartungsaufwand

Das direkt angetriebene Schleuderrad sorgt für eine besonders hohe Energieeffizienz und damit für wirtschaftliche Strahlprozesse. Dank der acht Wurfschaufeln entsteht ein gleichmäßiges Strahlbild mit deutlich reduzierter Pulsation, was die Qualität der Bearbeitung spürbar verbessert. Durch die optimale Verteilung des Strahlmittels werden Verschleiß und Belastung reduziert – das erhöht die Standzeiten und verlängert die Lebensdauer der Komponenten.

Die kompakte Bauweise benötigt nur minimalen Platz an der Strahlanlage und erleichtert gleichzeitig den Zugang für Wartung und Service. Schaufeln lassen sich ohne Spezialwerkzeug schnell und einfach wechseln, sodass Stillstandzeiten auf ein Minimum reduziert werden. In Kombination mit der intelligenten Konstruktion senkt dies die Wartungskosten erheblich und sorgt für einen dauerhaft effizienten Betrieb.

Zurück Weiter

1 2

Kompakte Bauweise & präzise Leistung

fritz_maschinen_icon_kompetenz Unsere neue Schleuderradgeneration überzeugt durch kompakte Konstruktion, hohe Energieeffizienz und maximale Strahlleistung. Direkt angetrieben und robust gebaut, erfüllt sie sämtliche Anforderungen moderner Strahltechnik. Je nach Modell kommen 4 bis 8 Wurfschaufeln zum Einsatz – für gleichmäßige Strahlbilder, präzise einstellbare Abwurfrichtungen und Strahlgeschwindigkeiten zwischen 60 und 100 m/s. So lassen sich selbst anspruchsvolle Werkstücke effizient und schonend bearbeiten.

Direktantrieb für energiesparendes Betreiben der Anlagen in den Baugrössen: SRD 380 ECO und SRD 500 ECO

Wartungsfreundlich & langlebig

fritz_maschinen_icon_kompetenz Das direkt angebaute Schleuderrad ist besonders platzsparend und leicht zugänglich. Das wartungsarme Keillocksystem ermöglicht schnellen Schaufelwechsel ohne Schrauben oder Federn – einfach einschieben, fixieren, fertig. Eine hochverschleißfeste Innenauskleidung aus Spezialguss schützt das Gehäuse und lässt sich in einzelnen Platten austauschen. Mit geschliffenem Radkörper aus gehärtetem Werkzeugstahl, verstärktem Motorenlager und optionalem Manganstahl-Gehäuse sind unsere Schleuderräder auf lange Lebensdauer im harten Industrieeinsatz ausgelegt.

Unser Schleuderrad mit separater Lagerung für hohe Standzeiten der Antriebe gibt es in den Baugrössen: SRL 240, SRL 380, SRL 500

Zurück Weiter

1 2

Kompakte Bauweise & präzise Leistung

Direktantrieb für energiesparendes Betreiben der Anlagen in den Baugrössen: SRD 380 ECO und SRD 500 ECO

Unsere neue Schleuderradgeneration überzeugt durch kompakte Konstruktion, hohe Energieeffizienz und maximale Strahlleistung. Direkt angetrieben und robust gebaut, erfüllt sie sämtliche Anforderungen moderner Strahltechnik. Je nach Modell kommen 4 bis 8 Wurfschaufeln zum Einsatz – für gleichmäßige Strahlbilder, präzise einstellbare Abwurfrichtungen und Strahlgeschwindigkeiten zwischen 60 und 100 m/s. So lassen sich selbst anspruchsvolle Werkstücke effizient und schonend bearbeiten.

Wartungsfreundlich & langlebig

Unser Schleuderrad mit separater Lagerung für hohe Standzeiten der Antriebe gibt es in den Baugrössen: SRL 240, SRL 380, SRL 500

Das direkt angebaute Schleuderrad ist besonders platzsparend und leicht zugänglich. Das wartungsarme Keillocksystem ermöglicht schnellen Schaufelwechsel ohne Schrauben oder Federn – einfach einschieben, fixieren, fertig. Eine hochverschleißfeste Innenauskleidung aus Spezialguss schützt das Gehäuse und lässt sich in einzelnen Platten austauschen. Mit geschliffenem Radkörper aus gehärtetem Werkzeugstahl, verstärktem Motorenlager und optionalem Manganstahl-Gehäuse sind unsere Schleuderräder auf lange Lebensdauer im harten Industrieeinsatz ausgelegt.
